概述
并聯在直流電源系統或光伏發電系統中,可用于光伏發電站中逆變器的第二級防護。內部采用壓敏電阻作為防護元件,同時內部具有防止過熱、過流的安全脫離機構,來確保產品出現故障時,安全熄滅直流電弧,保證產品不出現燃燒等事故。在沒有電涌時,SPD具有高阻抗,當出現電涌電流和過電壓時,SPD將以≤25ns的速度響應、阻抗持續的減小,將SPD兩端的電壓限制在一個較低的水平,從而達到防止雷電過電壓(直接雷擊過電壓、感應雷電過電壓等)、操作過電壓(電氣裝置內任何開關動作、故障開始、中斷等產生的過電壓)和暫時過電壓(低壓配電系統的故障、電容器動作和電動機停機、啟動等產生的過電壓)對設備的損壞。
特點
1插拔模塊具有防反插功能;
2通流量大,殘壓低,安全可靠性高;
3具有過熱保護;
4具有失效指示和集中遙信報警干接點;
5外殼防護等級為IP 20,阻燃等級為UL94 V-0。
執行標準
EN 50539-11:2013 低壓電涌保護器:包括直流的特殊應用的電涌保護器(SPD) 第11部分:用于光伏系統的電涌保護器的性能要求和測試方法
技術數據
使用環境
環境溫度 |
-40 ℃~80 ℃ |
相對濕度 |
5 %~95 % |
海拔 |
-500 m~﹢4000 m |
技術指標
型號 |
ZGG40-1500(2+1)PV |
SPD根據EN 50539-11:2013 |
Type 1、Type 2 |
過載特性模式 |
開路模式 |
最大持續運行電壓 UCPV |
1500 V DC |
額定短路電流 ISCPV |
1 kA |
標稱放電電流In(8/20μs) |
15 kA |
最大放電電流Imax(8/20μs) |
40 kA |
沖擊放電電流 Iimp(10/350μs) |
1 kA |
電壓保護水平 Up |
4.5 kV |
殘流 IPE |
DC:≤20μA; AC:≤500μA |
接入方式 |
并聯 |
保護模式 |
+ — -、+/- —PE |
響應時間 tA |
≤25 ns |
接線端子連接銅導線的截面積 |
多芯線:1.5 mm2~25 mm2,單芯線: 1.5 mm2~35 mm2 |
遙信接口最大接線面積 |
1.5 mm2 |
遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
外殼防護等級(IP代碼) |
IP 20 |
應用系統 |
光伏系統 |
外形尺寸 |
90 mm×54 mm×67 mm (不包含遙信端子) |
安裝形式 |
35 mm標準導軌 |
阻燃等級 |
UL94 V-0 |

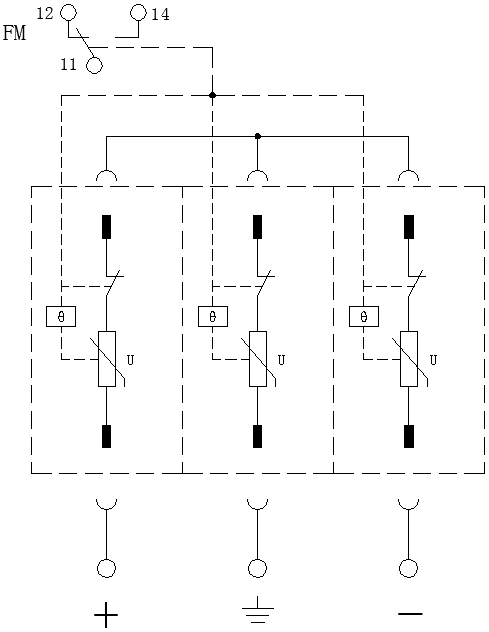

電路原理示意圖

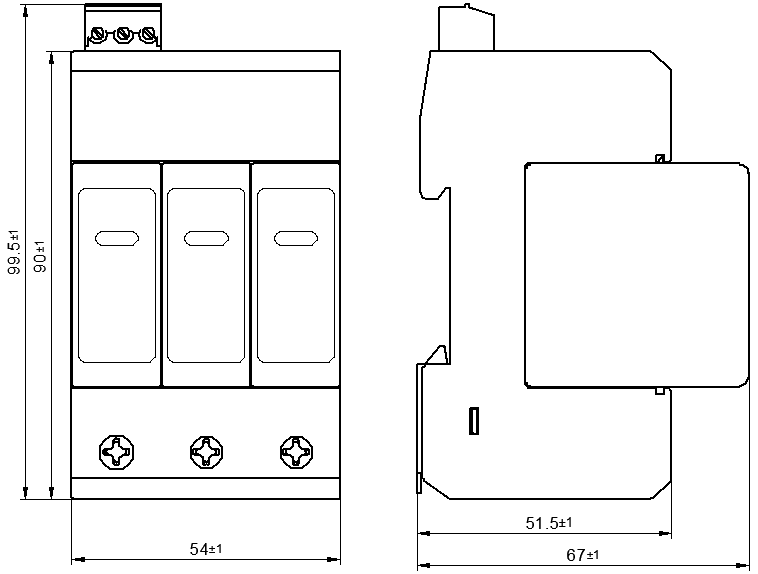

外型結構
