概述

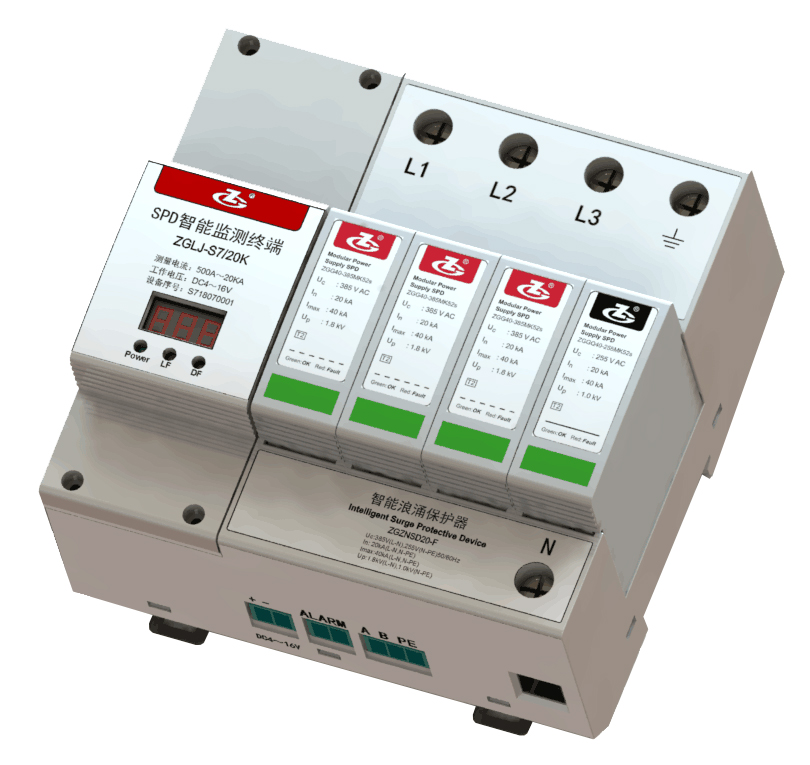

ZGZNSD20-F智能SPD是四川中光防雷科技股份有限公司自主研發、生產的能滿足高自動化、可遠程監測的一款高性能、高智能化的電涌保護產品，產品集成SPD、監測模塊、雷電流及漏流傳感器于一體。能將SPD的運行狀態、參數實時的通過設備總線、網絡(luò )傳送到監控終端，讓工作人員實時了解該SPD的運行狀態、參數，對出現的故障及時做出維護，保證系統安全、暢通的運行。
使用環境
| 監測模塊電源 |
DC：+4 V～+16 V |
| 溫度 |
-40 ℃ ～85 ℃ |
| 相對濕度 |
5 % ～95 % |
| 海拔 |
-500 m ～ +4000 m |
產品配置(標準配置)
| 名稱 |
數量 |
單位 |
備注 |
| ZGZNSD20-F智能SPD |
1 |
個 |
|
| 監控中心軟件 |
1 |
套 |
一個項目配一套軟件 |
性能指標
智能監測模塊部分
| 電涌電流幅值監測范圍 |
±500 A～ ±20 kA |
| 電涌流幅值監測誤差 |
≤ ±15 % |
| 漏電流監測范圍 |
50 μA～30 mA |
| 漏電流幅值監測誤差 |
≤ ±（標準值×10%＋2 μA） |
| SPD動作存儲次數 |
1～999 |
| SPD動作時間 |
年月日時分秒 |
| 通信方式 |
RS485總線（Modbus協議） |
| 設備功耗 |
<0.5 W |
電涌保護器部分
| SPD根據IEC 61643-1 |
Class Ⅱ |
| SPD根據EN 61643-11 |
Type 2 |
| 最大持續運行電壓 Uc |
L-N: 385 V 50/60 Hz, N-PE: 255 V 50/60 Hz |
| 標稱放電電流In(8/20μs) |
20 kA |
| 最大放電電流Imax(8/20μs) |
40 kA |
| 電壓保護水平 Up |
L-N: 1.8 kV, N-PE:1.0 kV |
| 殘壓 Ures (3kA) |
1.5 kV |
| 額定斷開續流值Ifi |
N-PE: 100 A rms |
| 最大后備熔斷器 |
80 A gL/gG |
| 接入方式 |
并聯 |
| 保護模式 |
L-N, N-PE |
| 響應時間 tA |
L-N:≤ 25 ns, N-PE:≤ 100 ns |
| 接線端子連接銅導線的截面積 |
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2 |
| 扭矩:接線端子 |
2.5 Nm |
| 應用系統 |
TT、TN |
| 質保期 |
24 月 |
執行標準
Q/75875187-9·7—2016 雷電監測系統
GB 18802.1-2011 低壓電涌保護器(SPD)—第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
UL 1449 Ed.4 電涌保護器安全標準
外形尺寸

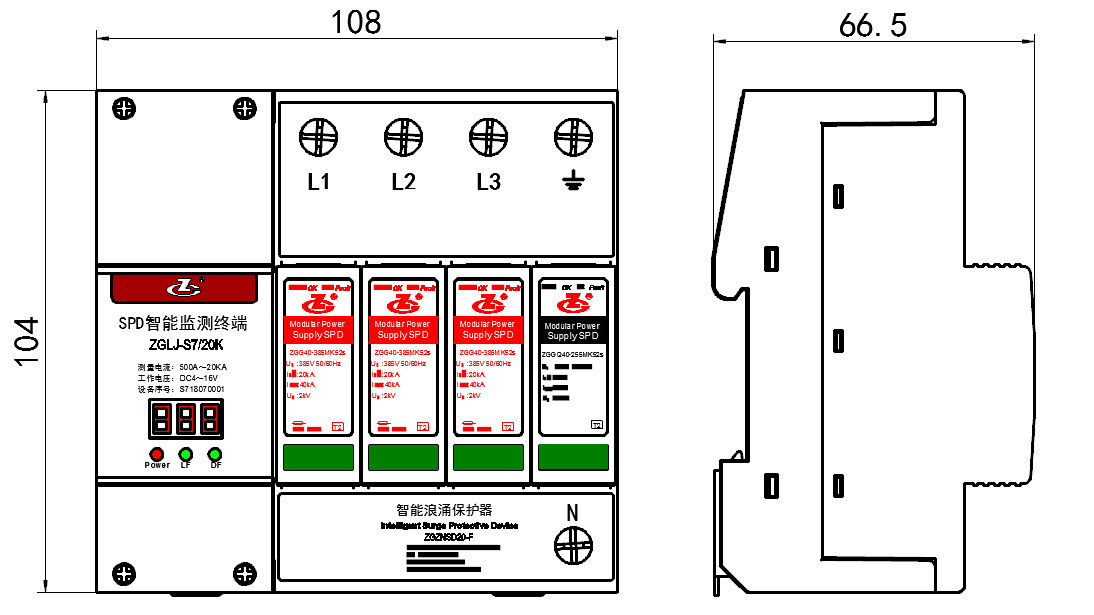

ZGZNSD20-F智能SPD設備的外形尺寸為108 mm×104 mm×66.5 mm (長×寬×高)。
工作原理
當發生電涌沖擊時，電涌電流通過相線進入設備。設備上的雷電流傳感器，對電涌電流信號進行采集，后經信號調理、模數轉換、算法處理，得到SPD動作次數、電涌電流幅值、SPD動作時間，并進行告警。
同時設備對SPD遙信告警信號進行監控，對MOV工作漏電流進行監測。處理器將采集到的所有數據信息經過編碼后最終通過RS485總線匯總數據上傳到監控中心。
系統監控軟件實時顯示電涌保護器的工作狀態，根據監測到的電涌電流參數、MOV工作漏電流獲取電涌保護器的劣化狀態。
功能特點
SPD工作狀態實時監測：通過高性能傳感器，實時獲取通過SPD的電涌電流參數（峰值、極性、次數、時間）、工作漏電流參數、SPD脫離器狀態，實現SPD的工作狀態的測量、記錄、及時告警。
SPD性能劣化預警：通過對電涌電流參數、漏電流的監測數據分析，當達到預警閥值時進行SPD性能劣化預警，實現對SPD劣化的先知先覺，提前更換隱患模塊，避免事故發生。
遠程通信：配置RS485接口，執行Modbus協議，根據實際傳輸要求可擴展不同的通信接口，實現設備遠程通信和管理。
模塊化設計：電涌保護單元與監測單元均采用模塊化設計，方便安裝、維護。
高可靠性設計：電涌保護單元與監測單元電路獨立，監測單元故障不會(huì )對電涌保護性能造成影響，保證雷電防護的有效性。同時采用了抗干擾設計，監測單元抗擾度滿足GB/T17626要求。
